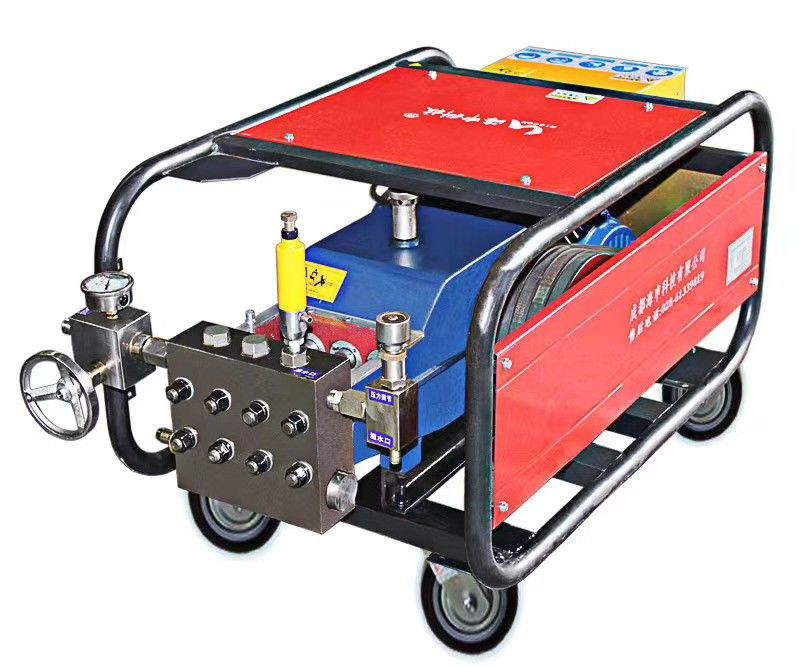

10000psi Pompa di prova idroelettrica per oleodotti Pompa di prova di pressione 7,5 kW

Pompa per test idraulici a 10000 psi per test di pressione di oleodotti, pompa da 7,5 kW

Dettagli:

1. L'alloggiamento dell'albero motore dell'estremità di potenza è realizzato in ghisa. È più resistente della lega di alluminio.

2. La testa a croce è realizzata in lega dura Babbitt. Ha una lunga durata per la progettazione industriale.

3. La testa della pompa dell'estremità idraulica è realizzata in lega dura 40Cr. Può funzionare continuamente per lavori di pulizia.

4. Tutta l'estremità idraulica è progettata per essere facilmente rimossa, quindi è facile da riparare quando le parti si rompono.

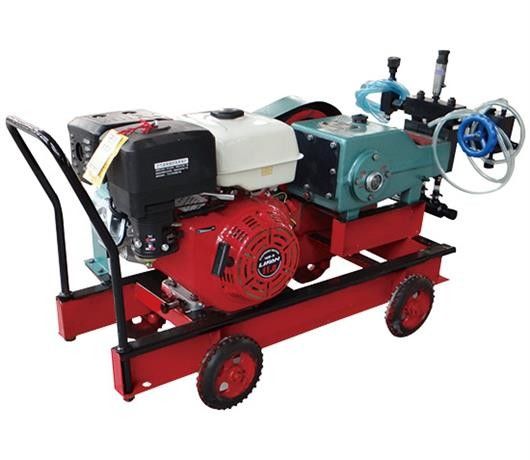

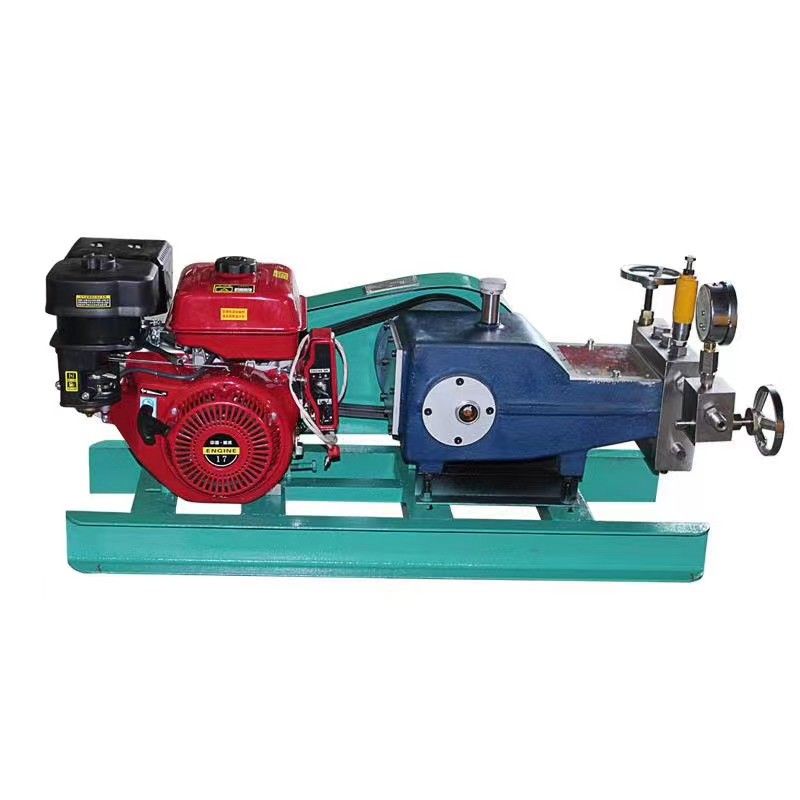

5. Per alcuni scopi di utilizzo all'aperto, possiamo farla funzionare con un motore diesel o un motore a benzina.

Pompa per test idraulici a 10000 psi per test di pressione di oleodotti, pompa da 7,5 kW

Caratteristiche come di seguito:

Descrizione del prodotto

Le pompe ad alta pressione hanno due tipi di utilizzo, uno per la pulizia ad alta pressione e l'altro per il test di pressione. La pompa per test idraulici è un'apparecchiatura utilizzata per testare la pressione degli oggetti, la macchina con getto d'acqua ad alta pressione per mezzo di un dispositivo di alimentazione. Può iniettare un getto d'acqua ad alta pressione in oggetti come tubi, valvole, lasciando che gli oggetti siano pieni di getto d'acqua ad alta pressione, per vedere se gli oggetti perdono acqua o meno quando la pompa per test idraulici raggiunge i dati di pressione. Questa pompa installa una valvola di controllo di arresto, può impedire al getto d'acqua ad alta pressione di tornare nella pompa, quindi la pressione può essere visualizzata sul manometro. Lo scopo del test di pressione può essere raggiunto.

• Principio di funzionamento:

Luesta pompa è la pompa a stantuffo triplex a singola azione orizzontale, i componentisono estremitàdinamica,estremitàalvola di regolazione della p ressione,e valvola di sollievo!

(1).L'estremitàidraulica (immagine allegata di seguito) composta da puleggia, albero motore, biella, ecc. Potenza dinamica prodotta dalla cinghia e dalla puleggia di trasmissione e diminuisce anche la velocità. Azionando la rotazione dell'albero motore e la biella fa sì che la rotazione sia diretta!

(2)L'estremitàidraulica (immagine allegata di seguito) composta da stantuffi, cilindri, corpo pompa, valvole di ingresso e uscita dell'acqua, ecc. I cilindri sono fissati sull'albero motore, la biella aziona lo stantuffo per eseguire un movimento alternativo nel cilindro che fa sì che il contenuto dei cilindri cambi periodicamente. Quando gli stantuffi sono nella corsa di aspirazione, il contenuto dei cilindri si espande e le valvole di uscita dell'acqua si chiudono, formando un vuoto, il mezzo entra nei cilindri in base alla pressione dell'aria; quando gli stantuffi sono nella corsa di espulsione, le valvole di ingresso dell'acqua si chiudono, gli stantuffi fanno entrare il mezzo nel corpo pompa attraverso le valvole di uscita dell'acqua e poi nella valvola di regolazione della pressione e infine esce dal tubo ad alta pressione!

(3)La valvola di sollievo (immagine allegata di seguito) La valvola di sicurezza è un dispositivo di protezione della pompa ad alta pressione, quando l'ugello si blocca, la valvola di sicurezza si apre, il flusso d'acqua ad alta pressione, proteggendo la macchina non è stata danneggiata dalla sovrapressione. I clienti non devono toccare questo!

(4)La valvola di regolazione della p ressione (immagine allegata di seguito) la valvola di regolazione della pressione viene utilizzata per regolare la pressione di uscita e mantenere la pressione del sistema. Quando la rotazione in senso orario del volantino del nucleo della valvola di regolazione della pressione, con la diminuzione della sede dello spazio, il trabocco diminuisce, la pressione della macchina aumenta. Quando il volantino in senso antiorario, la capacità di flusso aumenta e la pressione diminuisce!

L'albero di ingresso della potenza della pompa ad alta pressione deve essere con il centro dell'albero di uscita della potenza alto uguale, la modalità di collegamento è l'accoppiamento. La potenza di ingresso deve essere superiore alla potenza nominale della pompa ad alta pressione, 1450 giri/min, il modo rotatorio deve essere conforme al segno dell'estremità di ingresso della pompa.

La dimensione di ingresso della potenza della pompa ad alta pressione come mostrato a destra, l'accoppiamento dell'albero di ingresso all'interno dell'area con l'area di giunzione dovrebbe essere superiore al 75%, la precisione di fabbricazione dell'accoppiamento dovrebbe essere conforme ai requisiti, dovrebbe anche eseguire il test di bilanciamento dinamico, al fine di ridurre al minimo i danni delle vibrazioni della pompa ad alta pressione.

I quattro bulloni di fissaggio della pompa ad alta pressione dovrebbero scegliere un grado di resistenza elevato che dovrebbe essere serrato durante l'installazione.

Dopo l'installazione della pompa ad alta pressione, ruotare l'accoppiamento con la mano, che dovrebbe essere coerente, senza resistenza e fenomeno di cigolio e scuotimento.

Il tubo di ingresso della pompa deve essere collegato al serbatoio di alimentazione dell'acqua, in base alla forma del serbatoio dell'acqua mostrata di seguito.

FAQ

Pompa per test idraulici a 10000 psi per test di pressione di oleodotti

Q1. Che dire dei tempi di consegna?

A: 20 giorni lavorativi per la produzione di massa.

Q2. Hai un limite MOQ per l'ordine?

A: MOQ basso, 1 pz.

Q3. Come spedite la merce e quanto tempo ci vuole per arrivare?

A: Spedizione via mare.

Q4. Come procedere con un ordine per il prodotto?

A: Innanzitutto, facci sapere le tue esigenze o la tua applicazione.

In secondo luogo, citiamo in base alle tue esigenze o ai nostri suggerimenti.

Terzo: firmiamo un contratto

Quarto: organizziamo la produzione.

Q5. È OK stampare il mio logo sul prodotto?

A: Sì. Si prega di informarci formalmente prima della nostra produzione.

Q6: Offrite garanzia per i prodotti?

A: Sì, offriamo 1 anno di garanzia sui nostri prodotti.
