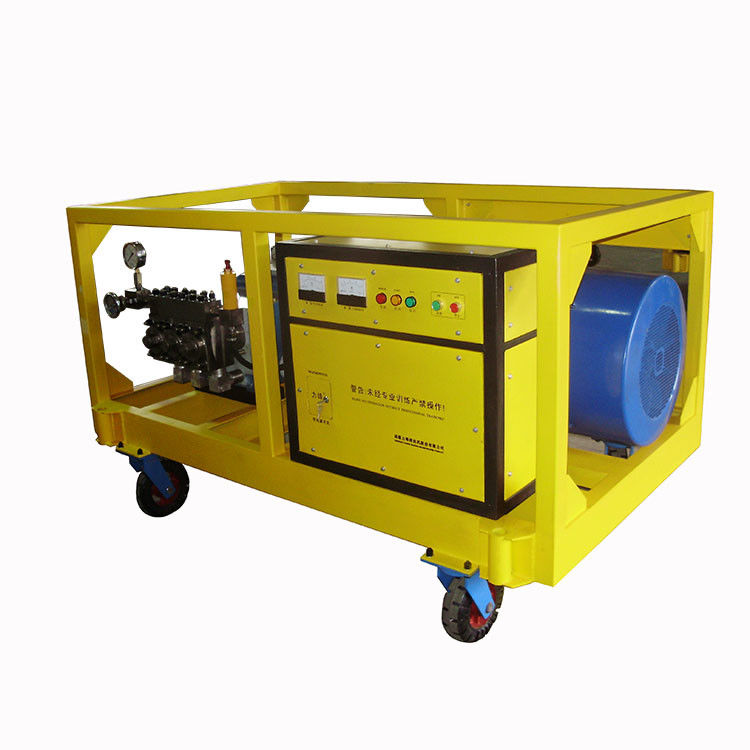

Struttura di sollevamento di Jet System With DNV 2.7.1 dell'acqua di alta pressione di zona 2 di ATEX protetta contro le esplosioni

• La struttura:

Le parti principali sono: pompa alternativa triplex ad alta pressione, motore elettrico, serbatoio dell'acqua, tubo dell'acqua di ingresso e accessorio di pulizia, quadro elettrico.

• Motore elettrico: utilizziamo motori asincroni trifase a 4 poli e possiamo anche utilizzare facoltativamente il modello 60HZ con tensione diversa, motore elettrico antideflagrante o a frequenza in base alla richiesta del cliente.
• Quadro elettrico: la sua funzione principale è avviare, arrestare e la protezione da guasto di fase e sovraccarico. L'impostazione di fabbrica per l'avviamento a gradini dell'80%, al fine di ridurre i danni dell'avviamento di corrente, poiché la riserva di scollegamento del filo del trasformatore è del 65% dell'estremità del cablaggio, i clienti possono regolare in base alla propria circostanza di alimentazione

• Pompa alternativa triplex ad alta pressione: è una pompa a stantuffo triplex e il principio di funzionamento e la manutenzione si prega di consultare il manuale operativo della pompa ad alta pressione.
• Serbatoio dell'acqua: il serbatoio dell'acqua è il dispositivo di stoccaggio dell'acqua e del filtro. Ci sono due paratie filtranti e dovrebbe essere controllato per alcune volte. Il posto dell'acqua deve essere più alto della pompa ad alta pressione, al fine di escludere l'aria della tubazione di ingresso.

4. Accessorio di pulizia: ci sono molti tipi di accessori di pulizia; dovrebbe corrispondere alla richiesta del cliente. I soliti sono: tubi ad alta pressione, tubi ad alta pressione, valvola di controllo a pedale, pistole a spruzzo, ecc.

I tubi ad alta pressione sono le parti principali sicure della rondella; deve utilizzare i prodotti di supporto. Prima dell'uso, deve essere controllato e, se ci sono alcune parti usurate, deve essere sostituito. Fissare il giunto, in caso di allentamento.

I tubi ad alta pressione di solito in un luogo fisso, realizzati in acciaio inossidabile ad altissima pressione e installati in un modo di tubazione fisso. Durante l'installazione, dovrebbe corrispondere alla valvola limite e alla valvola a globo e alla scatola di controllo.

La valvola di controllo a pedale viene utilizzata nelle tubazioni, nei contenitori, nei forni rotanti degli impianti di cemento, a volte utilizzata come valvola di commutazione a doppia pistola. Quando si utilizzano accessori speciali come il braccio di spruzzo, l'ugello rotante, dovrebbe utilizzare la valvola di controllo a pedale per realizzare il controllo del cambio del getto d'acqua. Quando si allenta la valvola, il getto d'acqua.

La pistola a spruzzo è la parte di cambio di energia della pompa, per considerare la sicurezza, di solito, sono pistole a spruzzo a trabocco, il che significa che c'è un tubo di trabocco, quando si chiude la pistola a spruzzo, trabocca e scarica la pompa ad alta pressione.

Le unità Hydro Laser ad alta pressione standard e personalizzate sono costruite con pompe Tritan triplex o quintuplex. Le pompe quintuplex e triplex sono pompe alternative a spostamento positivo che sono configurate con tre o cinque stantuffi. Pompe ad acqua ad alta pressione utilizzate nelle operazioni di sabbiatura ad alta pressione e getto d'acqua.

Queste pompe ad acqua ad alta pressione hydro laser possono essere azionate da motore elettrico, diesel o benzina. Un pacchetto di sistema completo può essere pronto per prendersi cura facilmente del tuo prossimo difficile lavoro di pulizia.

Equipaggiamento opzionale:
Pistola Hydro Dump - Costruita interamente in acciaio inossidabile.
Ugelli a getto - Acciaio inossidabile: due (2) modelli rotondi diritti o due (2) modelli a ventaglio piatto.
Manometro di scarico.
Valvola di sicurezza - Costruzione in acciaio inossidabile e regolabile.
Tubo di scarico - Sezione da 50 piedi

Le unità sono montate su camion, rimorchi o pattini.

È disponibile una varietà di accessori per adattarsi a requisiti di pulizia specializzati. Tubi, pistole per la pulizia, testine per la pulizia a getto: singolo orifizio, multi orifizio, ventaglio piatto, semovente

Soddisfare una moltitudine di applicazioni di pulizia:
Getto d'acqua, pulizia chimica ad acqua, pulizia acqua-sabbia, pulizia e risciacquo delle fognature a potenza idraulica

Materiale che può essere rimosso rapidamente, in modo efficiente ed economico con un Hydro Laser: Vernice, grasso, fango, scorie, sabbia anima da getti, residui ceramici, asfalto, residui di idrocarburi, residui acidi, accumulo di minerali, ruggine, crescita marina, materiale polimerizzato, lattice, calcare dall'acciaio, olio, residui chimici e altro...

La macchina è composta principalmente da pompa alternativa ad alta pressione, centrale elettrica e accessori per la pulizia.

1, pompa alternativa ad alta pressione:

Questo tipo di pompa, come una pompa a stantuffo triplex orizzontale, è azionata da un motore elettrico, che può essere divisa in due parti: estremità di potenza ed estremità del fluido.

• Estremità di potenza (immagine 1)

Questa parte è composta da puleggia, albero motore e biella. Attraverso la rotazione della cinghia e della puleggia, il motore elettrico diminuisce la velocità e aziona l'albero motore per ruotare. Quindi il meccanismo di collegamento a manovella trasforma il moto rotatorio in moto rettilineo alternativo.

(2) Estremità del fluido (immagine 2)

Questa parte è composta da un gruppo stantuffo, cilindro ad alta pressione e corpo pompa, valvola dell'acqua di ingresso e di uscita. Nel cilindro ad alta pressione fissato sul corpo della cassa, la biella aziona lo stantuffo per eseguire un movimento alternativo, che fa cambiare periodicamente il volume interno del cilindro. Quando nella corsa di aspirazione, la capacità interna del corpo del cilindro si gonfia, la valvola di uscita dell'acqua si chiude e forma un vuoto parziale. Insieme all'effetto della pressione atmosferica, il mezzo di azionamento viene forzato nel cilindro ad alta pressione dalla valvola di ingresso. Mentre nella corsa di scarico, la valvola dell'acqua di ingresso si chiude. Lo stantuffo preme il mezzo di azionamento dalla valvola dell'acqua di uscita nel corpo della pompa e nella valvola di regolazione della pressione, quindi attraverso il tubo ad alta pressione arriva alla pistola a spruzzo dalla cui resistenza si forma l'acqua ad alta pressione.

La valvola di sicurezza (immagine 3) montata sul lato destro della pompa è progettata per proteggere il sistema dalla sovrapressione.
